Silikonstål, även känt som elektriskt stål, är ett avgörande material i den elektriska industrin på grund av dess låga kärnförlust och hög magnetisk permeabilitet. En av de betydande faktorerna som påverkar dess prestanda är hysteresförlust. Som en silikonstålleverantör är det viktigt att förstå hur man beräknar hysteresförlust för både oss och våra kunder. I den här bloggen kommer vi att fördjupa detaljerna om att beräkna hysteresförlust i kiselstål.
Förstå hysteresförlust
Hysteresförlust inträffar när ett magnetmaterial, såsom kiselstål, utsätts för ett förändrat magnetfält. Magnetiserings- och avmagnetiseringsprocessen för materialet är inte en linjär. När magnetfältet ökas, anpassas de magnetiska domänerna i kiselstålet med fältet. Men när fältet minskas återgår inte domänerna till sitt ursprungliga tillstånd omedelbart. Denna fördröjning mellan magnetiseringen och magnetfältet kallas hysteres. Energin som sprids under denna process är hysteresförlusten, som omvandlas till värme.
Steinmetzs ekvation för beräkning av hysteresförlust
Den mest använda metoden för att beräkna hysteresförlust i kiselstål är Steinmetzs ekvation. Denna ekvation föreslogs av Charles Proteus Steinmetz 1892 och har använts i stor utsträckning sedan dess. Ekvationen är som följer:
[P_h = k_h f b_m^{n} V]
Där:
- (P_H) är hysteresförlusten i watt (W).
- (K_H) är Steinmetz -hystereskoefficienten, som är en konstant som beror på materialegenskaperna hos kiselstålet. Olika kvaliteter av kiselstål har olika (k_h) värden.
- (f) är frekvensen för det växlande magnetfältet i Hertz (Hz).
- (B_m) är den maximala magnetiska flödesdensiteten i Teslas (t).
- (n) är Steinmetz -exponenten, som vanligtvis sträcker sig från 1,5 till 2,5 för kiselstål.
- (V) är volymen på kiselstålet i kubikmeter ((M^3)).
Bestämmer Steinmetz -koefficienten och exponenten
Steinmetz -koefficienten (k_h) och exponent (n) är material - specifika parametrar. Dessa värden bestäms vanligtvis genom experimentella mätningar. Tillverkare av kiselstål tillhandahåller ofta dessa värden i sina produktdatablad. Om du till exempel använder en viss grad av kiselstål från en välkänd tillverkare kan du hitta (k_h) och (n) -värdena i den tekniska dokumentationen.
För att mäta dessa värden experimentellt placeras ett prov av kiselstål i ett magnetfält med en känd frekvens och maximal magnetisk flödesdensitet. Kraftförlusten i provet mäts med en wattmeter. Genom att variera frekvens- och magnetflödesdensiteten och registrera motsvarande effektförluster kan en uppsättning datapunkter erhållas. Sedan, genom att plotta data på en logg -log -skala och utföra en linjär regression, kan värdena på (k_h) och (n) beräknas.
Exempel på beräkning av hysteresförlust
Låt oss anta att vi har en kiselstålkärna med följande parametrar:
- Steinmetz -hysteresskoefficienten (K_H = 200) (enheten beror på systemet med använda enheter, här antar vi en konsekvent uppsättning SI -enheter).
- Frekvensen för det växlande magnetfältet (F = 50) Hz (som är standardeffektfrekvensen i många länder).
- Den maximala magnetiska flödesdensiteten (B_M = 1,5) T.
- Steinmetz -exponenten (n = 1,6).
- Volymen på kiselstålkärnan (V = 0,01) (M^3).
Med hjälp av Steinmetzs ekvation (p_h = k_h f b_m^{n} v) ersätter vi värdena:
[P_H = 200 \ Times50 \ Times (1.5)^{1.6} \ Times0.01]
Först beräkna ((1.5)^{1.6} \ ca.93). Sedan, (p_h = 200 \ Times50 \ Times1.93 \ Times0.01 = 193) W.
Detta innebär att hysteresförlusten i kiselstålkärnan under dessa förhållanden är 193 watt.
Faktorer som påverkar hysteresförlust
Flera faktorer kan påverka hysteresförlusten i kiselstål.
- Magnetflödesdensitet: Som visas i Steinmetzs ekvation är hysteresförlusten proportionell mot (b_m^{n}). En högre magnetisk flödesdensitet kommer att resultera i en högre hysteresförlust. Därför, i applikationer där minimering av hysteresförlust är avgörande, bör den magnetiska flödesdensiteten hållas så låg som möjligt samtidigt som man uppfyller prestandakraven.
- Frekvens: Hysteresförlusten är direkt proportionell mot frekvensen för det växlande magnetfältet. I höga frekvensapplikationer, såsom i vissa elektroniska transformatorer och induktorer, kan hysteresförlusten vara betydligt högre jämfört med lågfrekvensapplikationer.
- Materialegenskaper: Kompositionen och mikrostrukturen i kiselstålet påverkar också hysteresförlusten. Till exempel kan tillsats av kisel till järn minska hysteresförlusten. Olika tillverkningsprocesser, såsom kall rullning och glödgning, kan också ändra kornstrukturen för kiselstålet, vilket i sin tur påverkar dess magnetiska egenskaper och hysteresförlust.
Applikationer inom elektrisk industri
Silikonstål används ofta inom elektrisk industri, och att förstå hysteresförlust är avgörande i dessa tillämpningar.
- Transformatorer: Transformers är en av de vanligaste tillämpningarna av kiselstål. I en transformator är kärnan tillverkad av kiselstål. Att minimera hysteresförlusten i kärnan är avgörande för att förbättra transformatorns effektivitet. Genom att exakt beräkna hysteresförlusten kan designers välja lämplig kvalitet för kiselstål och optimera utformningen av transformatorn för att minska energiavfallet.
- Elmotorer: Elektriska motorer använder också kiselstål i sina stator- och rotorkärnor. Hysteresförlust i kärnorna kan minska motorns effektivitet och öka driftstemperaturen. Genom att beräkna och minimera hysteresförlusten kan motorns prestanda och livslängd förbättras.
Relaterade produkter inom stålindustrin

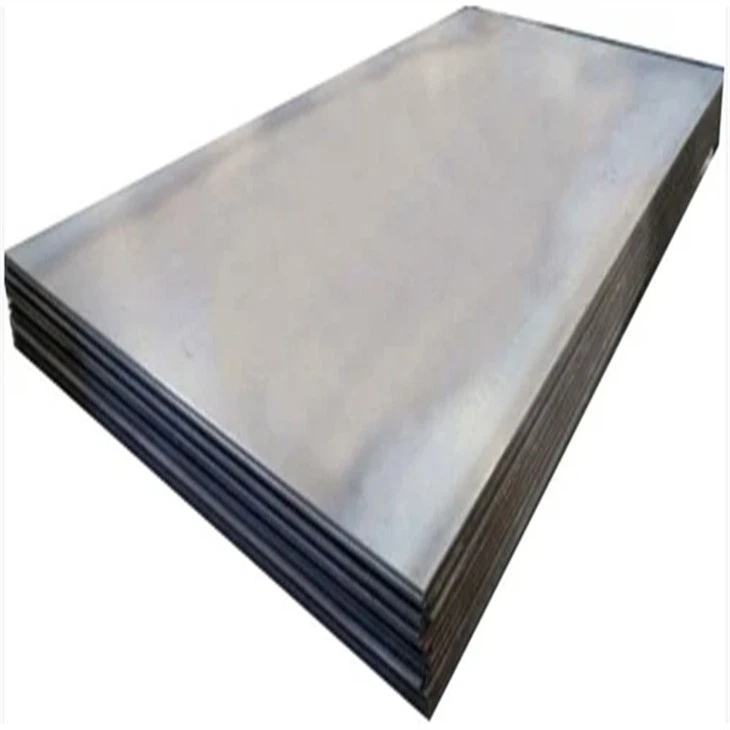

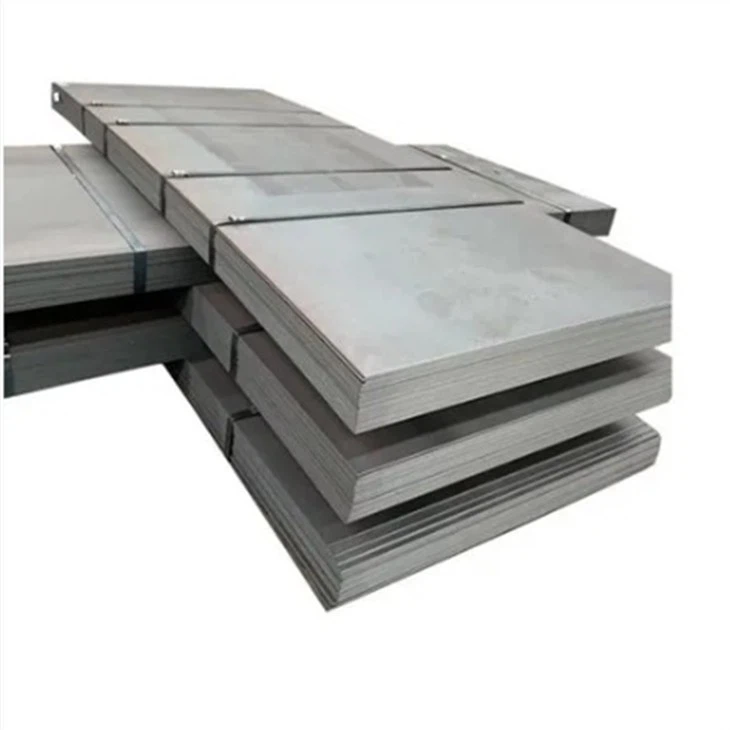

Förutom kiselstål finns det andra typer av stålprodukter som används allmänt i olika industrier. Till exempel,Mönstrad rostfritt stålarkär ett populärt val för dekorativa och strukturella tillämpningar på grund av dess unika utseende och goda korrosionsmotstånd.Aloy ssc - 6mo är av utmärkt kvalitetär en rostfritt stållegering med hög prestanda som erbjuder utmärkt styrka och korrosionsbeständighet, vilket gör den lämplig för hårda miljöer.Dh32 skeppstålplattaär specifikt utformad för varvsindustri, med hög seghet och god svetsbarhet.
Slutsats
Att beräkna hysteresförlusten i kiselstål är en viktig aspekt av elektriska och stålindustrin. Genom att använda Steinmetzs ekvation och förstå de faktorer som påverkar hysteresförlust kan ingenjörer och designers fatta välgrundade beslut när de väljer kiselstål för sina tillämpningar. Som en silikonstålleverantör är vi engagerade i att tillhandahålla produkter av hög kvalitet och teknisk support till våra kunder. Om du är intresserad av att köpa kiselstål eller har några frågor om beräkning av hysteresförlust, vänligen kontakta oss för ytterligare diskussions- och upphandlingsförhandlingar.
